811,812

Технические характеристики

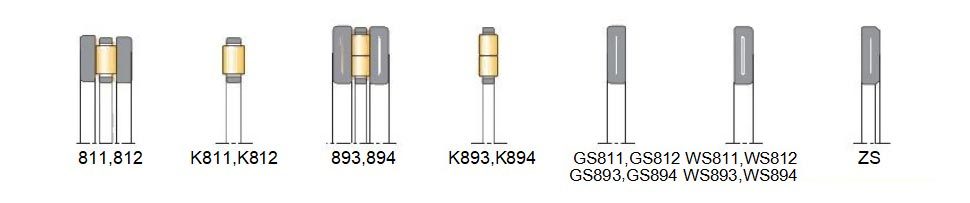

Цилиндрические роликовые упорные подшипники серий 811 и 812 являются разъемными осевыми подшипниками одностороннего действия.

Цилиндрические роликовые упорные подшипники также производятся в конструкциях с двойным рядом цилиндрических роликов, соответствующих сериям 893 и 894.

Цилиндрические роликовые упорные подшипники нечувствительны к ударным нагрузкам и имеют значительно большую грузоподъемность по сравнению с упорными шариковыми подшипниками. Они могут выдерживать очень большие осевые нагрузки, но

не радиальные силы. Они обеспечивают очень жесткую сборку подшипников для высоких осевых нагрузок с меньшими требованиями к пространству.

Цилиндрические роликовые упорные подшипники имеют простую конструкцию, они состоят из шайбы вала (WS), шайбы корпуса (GS) и сборки цилиндрического ролика и клети (K).

У всех цилиндрических роликовых упорных подшипников может возникать повышенное скольжение на конце цилиндрических роликов.

Чтобы минимизировать этот негативный эффект, цилиндрические роликовые упорные подшипники VEO с более широкими сечениями производятся с использованием нескольких коротких роликов в каждом кармане клети вместо использования

отдельных длинных роликов.

Из-за их специфического кинематического поведения цилиндрические роликовые упорные подшипники подходят только для применения на низких скоростях.

Кроме того, они требуют минимальных осевых нагрузок для их оптимальной работы.

Стандартные варианты конструкции

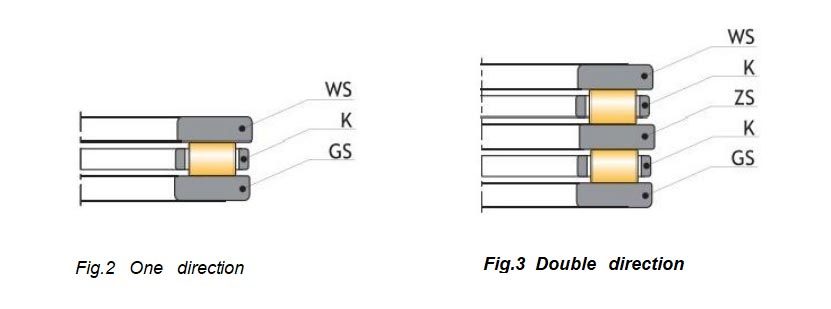

Цилиндрические роликовые упорные подшипники VEO производятся только в одностороннем исполнении как стандарт. Упорные подшипники с двойным направлением действия изготавливаются с использованием

комбинации компонентов односторонних цилиндрических роликовых упорных подшипников вместе со промежуточными шайбами ZS.

Такие промежуточные шайбы являются частью дополнительного ассортимента продукции VEO и доступны по запросу.

Для конструкций применения с ограничениями по пространству сборки цилиндрического ролика и клети могут использоваться без шайб, при условии что контактные поверхности соседних машинных частей

обработаны как дорожки подшипников (например, закаленные и отшлифованные и т.д.).

Компоненты цилиндрических роликовых упорных подшипников часто используются либо отдельно, либо в сочетании с другими компонентами в нескольких приложениях (например, для сборки игольчатых

роликовых упорных сборок), поэтому они доступны как разрозненные детали.

Несоосность

Все типы цилиндрических роликовых упорных подшипников не допускают никакой несоосности.

Контактные поверхности как вала, так и посадочных мест корпуса должны быть параллельны.

Допуски

Цилиндрические роликовые упорные подшипники VEO производятся с нормальными допусками (PN) как стандарт.

Для приложений с более высокой точностью эти подшипники производятся с прецизионными допусками (например, P6) по запросу.

Для подробных значений классов допусков см. главу Данные подшипников/Допуски.

Клети

Малые цилиндрические роликовые упорные подшипники VEO стандартно оснащены клетями из полиамида, центрированными на валу.

Полиамидные клетки подходят для рабочих температур до +120°С (+248°F).

Большие цилиндрические роликовые упорные подшипники производятся либо с цельными латунными клетями (суффикс M), либо с цельными стальными клетями (суффикс F).

Минимальная нагрузка

Все цилиндрические роликовые упорные подшипники требуют определенной минимальной осевой нагрузки для обеспечения удовлетворительной работы.

Чтобы предотвратить чрезмерное скольжение, минимальная осевая нагрузка должна быть больше 5% от динамической грузоподъемности подшипника (Ca).

Если такая минимальная осевая нагрузка невозможна, нагрузка должна быть увеличена эффективными мерами (т.е. преднагрузкой подшипника) с использованием пружин или давления.

Эквивалентная динамическая нагрузка подшипника

Цилиндрические роликовые упорные подшипники являются чисто осевыми подшипниками, они не могут воспринимать радиальные нагрузки, поэтому:

P=F.

Эквивалентная статическая нагрузка подшипника

Для цилиндрических роликовых упорных подшипников:

P₀=F.

Конструкция соседних машинных частей

Когда сборки цилиндрического ролика и клети используются без шайб, соседние машинные части должны быть спроектированы и обработаны как дорожки подшипников (т.е. закаленные и отшлифованные и т.д.).

Максимально допустимый осевой биение соседних поверхностей, действующих как дорожка, также должен соответствовать требованиям соответствующих шайб.

Для подробной информации см. главу Конструкция местоположения подшипника.

Диаметры отверстий сборок цилиндрического ролика и клети VEO имеют допуски в соответствии с ISO Поле допусков e11, в то время как допуск их внешних диаметров находится в

поле допусков a13.

Сборки цилиндрического ролика и клети требуют эффективного управления при работе на более высоких скоростях.

Чтобы избежать чрезмерного износа на более высоких скоростях, направляющие поверхности должны быть отшлифованы.

Посадочные места подшипников для цилиндрических роликовых упорных подшипников

Для проектирования посадочных мест цилиндрических роликовых упорных подшипников следующие поля допусков оказались удовлетворительными на практике:

Размеры упора и радиуса

В случае цилиндрических роликовых упорных подшипников необходимо эффективное поддержание подшипниковых шайб по всей ширине их дорожек соседними машинными частями.

Подшипниковая шайба должна контактировать с соседними частями только боковой гранью. Радиусы закругления углов подшипника не должны касаться радиусов закругления плеча вала или корпуса.

Следовательно, максимальный радиус закругления (rg) должен быть меньше минимального размера закругления колец подшипника (rs), как указано в следующей таблице 3 (страницы 361-362).

Дополнительные обозначения

Таблицы продуктов показывают стандартизированные конфигурации подшипников, обновленные в издании этого каталога. Эти стандартизированные конфигурации соответствуют суффиксу или суффиксам каждого подшипника.

В любом случае, VEO может предложить, по требованию, альтернативные конструкции, включая те, которые показаны в следующей таблице или многие другие, упоминание о которых превышает цель настоящего каталога,

и могут быть найдены в специальных технических публикациях конкретных приложений или серий конкретных подшипников.

Если вам нужна специальная конструкция, отсутствующая на этих страницах, пожалуйста, свяжитесь с нашим отделом продаж в VEO Bearings Europe.

Размеры упора и закругления для цилиндрических роликовых подшипников серии 811 и 812 [мм]
