ННФ-ПП-В

Технические характеристики

Подшипники полного комплекта типа NNF50-PP-V имеют двухчастичное внутреннее кольцо с тремя интегральными фланцами, которые удерживаются вместе с помощью стопорного кольца для удобства обращения и монтажа. Внешнее кольцо имеет интегральный центральный фланец.

Эти подшипники производятся с двумя контактными уплотнениями в качестве стандарта.

Эти подшипники предпочтительно используются в качестве подшипников для канатов для кранов и подъемного оборудования. Подшипники типа NNF50-PP-V удовлетворительно поддерживают высокие радиальные нагрузки и осевые силы, действующие в обоих направлениях. Благодаря своей внутренней геометрии они также могут принимать наклонные моменты.

Поскольку эти подшипники в первую очередь используются в качестве подшипников для канатов, у них внешнее кольцо шире на 1 мм, чем внутренние кольца. Эта особенность позволяет избежать дополнительных втулок.

или шайб.

В качестве стандартной функции подшипники полного комплекта типа NNF50-PP-V имеют два паза для стопорного кольца в своем внешнем кольце.

Эта функция позволяет использовать простой и экономичный метод монтажа канатных шкивов и т.д. с помощью стопорных колец.

Поскольку подшипники типа NNF50-PP-V стандартно оснащены двумя контактными уплотнениями, они поставляются с заполненной смазкой от завода с высококачественной смазкой для подшипников.

Подшипники серии NNF50-PP-V, работающие на высоких скоростях или в жестких условиях (например, в присутствии соленой воды, высокой влажности, загрязняющих веществ и т.д.), требуют более частой смазки.

Для обеспечения простой повторной смазки подшипники стандартно производятся с двумя независимыми возможностями для повторной смазки; эти подшипники могут смазываться через смазочные канавки и

отверстия во внутренних кольцах или, альтернативно, через смазочную канавку и отверстия во внешнем кольце.

Подходящие стопорные кольца

В качестве стандартной функции подшипники полного комплекта типа NNF50-PP-V имеют два паза для стопорного кольца в своем внешнем кольце для простого и экономичного метода монтажа канатных шкивов и т.д.

с использованием стопорных колец типа WRE и WR или стандартных стопорных колец согласно DIN471.

Эти стопорные кольца не поставляются с подшипниками.

Уплотнение PP

Подшипники NNF50-PP-V имеют контактные уплотнения, установленные с обеих сторон подшипника в качестве стандарта; эти уплотнения изготовлены из специально устойчивого полиуретана. Уплотнения установлены на плечах внутреннего кольца и контактируют с дорожкой внешнего кольца с легким преднатяжением на уплотнительном крае.

Эти уплотнения обеспечивают эффективное уплотнение против пыли, загрязнений и брызг воды или водяного распыла.

NNF50-PP-V могут быть поставлены с различными специальными уплотнениями или металлическими щитками по запросу.

Антикоррозионное покрытие

Подшипники полного комплекта типа VEONNF50-PP-V могут быть поставлены с эффективной защитой от ржавчины, суффикс CE05.

Это покрытие позволяет подшипникам работать даже в агрессивных условиях, т.е. при распылении соленой воды или пыли.

Смазка

При работе в жестких условиях, таких как присутствие соленой воды, высокая влажность, загрязняющие вещества и т.д., или при работе на высоких скоростях, эти подшипники требуют более частой повторной смазки.

Из-за специфического дизайна подшипника повторная смазка может выполняться как через внутреннее кольцо, так и через внешнее кольцо.

При повторной смазке подшипников NNF50-PP-V необходимо проявлять особую осторожность, чтобы предотвратить выталкивание уплотнений из подшипников во время повторной смазки.

Применяются следующие рекомендации:

убедитесь, что используется правильный тип смазки

убедитесь, что смазка чистая и свободна от загрязнений

медленно наносите смазку, пока старая смазка не будет выдавлена из подшипника

убедитесь, что уплотнения не выталкиваются давлением смазки. При необходимости поддержите уплотнения PP шайбами, чтобы предотвратить их выталкивание.

Если требуются подшипники с одним или без уплотнений, уплотнения можно легко удалить с помощью отвертки. Для приложений, где используется масляная смазка, подшипники могут быть поставлены без уплотнений

и смазки, если речь идет о экономичных количествах. В противном случае уплотнения следует удалить, а подшипники промыть перед использованием. Если используется масляная смазка, предельные скорости, указанные в таблицах продукта,

могут быть увеличены примерно на 30%.

Подшипники VEO NNF50-PP-V могут быть поставлены со специальной смазкой (суффикс -L02) для низких температур (-54°C).

Несоосность

Двурядные подшипники полного комплекта не могут поглощать несоосность.

Допуски

Подшипники полного комплекта VEO производятся с допуском класса PN в качестве стандарта.

Для получения подробных значений по допускам обратитесь к главе Данные подшипников и Допуски.

В случае подшипников с антикоррозионным покрытием, т.е. суффикс CE05, допуски применяются к подшипникам в некрытом состоянии.

Внутренний радиальный зазор

Подшипники полного комплекта VEO производятся с нормальной группой внутреннего зазора (группа CN) в качестве стандарта.

Подшипники VEO также могут быть произведены для других групп зазоров по заказу клиента.

Значения зазоров соответствуют, насколько это стандартизировано, соответствующим международным стандартам DIN 620 часть 4 и ISO5753-1991.

Значения различных групп внутреннего зазора для уплотненных, двурядных цилиндрических роликовых подшипников VEO для канатных шкивов перечислены в таблице 1 (страница 331).

Нестандартизированный внутренний зазор

Non-standardized  internal  clearance

VEO запечатанные, двойные ряды полных цилиндрических роликовых подшипников для канатов также могут быть

изготовлены с индивидуально определенными специальными внутренними зазорами по заказу клиентов. Это включает возможность производства подшипников с зазором, ограниченным частью полного зазора

диапазона, т.е. C3H и т.д.

VEO запечатывание полных цилиндрических роликовых подшипников для VEO стального канатного блока

Рабочая температура

Ограниченные материалом уплотнения и смазки, подшипники NNF50-PP-V подходят для рабочих температур от -20℃ до +80°C.

По запросу подшипники могут быть поставлены с специальными уплотнениями (суффикс -PS), чтобы увеличить максимальную рабочую температуру до +120C и/или со специальной смазкой (суффикс -L02) для экстремальных

температур, чтобы снизить нижний предел до -54℃.

Минимальная нагрузка

Роликовые подшипники требуют достаточной минимальной радиальной нагрузки, чтобы предотвратить чрезмерное скольжение. Особенно полные цилиндрические роликовые подшипники требуют минимальной радиальной нагрузки более

4% от динамического предела нагрузки Cr.

Динамическая осевая грузоподъемность

Подшипники полного комплекта типа NNF50-PP-V в первую очередь предназначены для восприятия радиальных нагрузок. Однако они также подходят для восприятия осевых сил, действующих в одном или обоих

направлениях в ограниченной степени.

Осевая сила, приложенная к цилиндрическим роликовым подшипникам, создает скольжение между торцевыми гранями роликов и направляющими фланцами.

Следовательно, оптимальная смазка имеет решающее значение. Более того, каждая осевая нагрузка создает момент наклона на роликах.

Это требует дополнительной радиальной нагрузки для обеспечения эффективной работы подшипника.

По всем этим причинам, вместе с наличием канавок в наружном кольце, в случае цилиндрических роликовых подшипников с канавками для стопорных колец, необходимо консультироваться с инженерным отделом по применению.

Пожалуйста, проконсультируйтесь с инженерным отделом VEO, когда ожидаются осевые нагрузки.

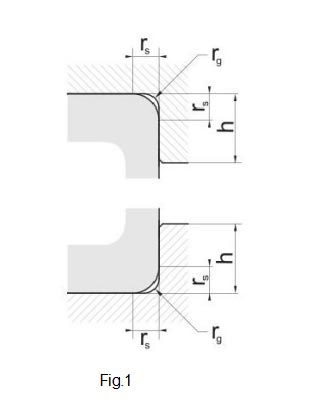

Размеры упоров и радиусов закругления

Плечи на соседних машинных частях должны быть спроектированы таким образом, чтобы гарантировать необходимую осевую поддержку колец подшипника.

Кольца подшипника должны контактировать с соседними частями только своими боковыми гранями.

Фаски подшипника не должны контактировать с радиусами закругления плеча вала или корпуса.

Следовательно, наибольший радиус закругления (rg) должен быть меньше минимальной фаски на кольцах подшипника (rs), указанной в таблицах продуктов.

Рекомендации по размерам соседних частей даны в DIN 5418.

Дополнительные обозначения

Таблицы продуктов показывают стандартизированные конфигурации подшипников, обновленные в издании этого каталога. Эти стандартизированные конфигурации соответствуют суффиксу или суффиксам каждого подшипника.

В любом случае, VEO может предложить, по требованию, альтернативные конструкции, включая те, что показаны в следующей таблице или многие другие, упоминание которых превышает цель настоящего

каталога и может быть найдено в конкретных технических публикациях конкретных приложений или серий конкретных подшипников.

Если вам нужна специальная конструкция, отсутствующая на этих страницах, пожалуйста, свяжитесь с нашим отделом продаж в VEO Bearings Europe.
